1.Introduction au système automatique de chargement et de déchargement des cages:
Le système automatique de chargement et de déchargement des cages est la garantie du fonctionnement continu et efficace de l'ensemble du système de post-stérilisation.Il est principalement composé d'un système de chargement automatique de cage, un système de chariot et un système de déchargement automatique des cages.
1) Système de chargement automatique des cages
Fonction de ce système: Tout d'abord, le convoyeur de panier de cage livre le cadre de cage à la station de chargement de cage sous l'hôte de chargement de cage.La plateforme de levage hydraulique s'élève pour soulever la plaque inférieure du cadre de cage à la hauteur de la ligne de convoyeur de chargement de cageLe mécanisme de séparation automatique aspirant et relâchant aspirera une partition et la placera sur le dessus de la plaque inférieure.La ligne de transport des bouteilles livre le produit à la ligne de transport de chargement de la cageLe dispositif de pressage des bouteilles divise le produit en couches. Le mécanisme de maintien et de transfert de la bouteille retient une couche entière du produit divisé et l'envoie à la cloison du cadre de la cage.La plate-forme de levage hydraulique abaisse une couche en hauteurCe système est contrôlé automatiquement par un PLC pour économiser de la main-d'œuvre et améliorer considérablement l'efficacité de la production.
2) Mécanisme de séparation automatique d'aspiration et de dégagement
Le châssis principal de ce mécanisme est placé sur la partie supérieure de l'appareil de chargement et de déchargement de la cage.et le générateur de vide génère une pression négative pour aspirer et libérer automatiquement la cloison. The positioning device composed of a hydraulic station and a cylinder and a micro switch is used to sense the correct position of the interlayer board entering the main lifting platform of the cage loading room, et complète automatiquement le positionnement précis de la prochaine planche intercalaire lorsqu'elle descend après que chaque couche de bouteilles solides soit en cage.
3) Système de déchargement automatique des cages
Fonction de ce système: Premièrement, le chariot automatique délivre le produit à cadre complet à la station de déchargement de cage sous la machine principale de déchargement de cage,la plateforme de levage hydraulique soulève une couche de produit, le mécanisme de maintien et de transfert de la bouteille retient une couche entière de produit et l'envoie à la ligne de convoyeur de déchargement de la cage,l'aspiration automatique et le placement du mécanisme de partition aspireront une partition et le placeront au mécanisme d'empilement et de levage de partition, la plate-forme de levage hydraulique fera tomber une couche de hauteur, répéter ce cycle jusqu'à ce que tout le cadre de produits est déchargé,et la ligne de convoyeur de déchargement de cage envoie le produit à la ligne de convoyeur de bouteille pour l'emballage secondaireCe système est contrôlé automatiquement par PLC pour économiser de la main-d'œuvre et améliorer considérablement l'efficacité de la production.
4) Mécanisme de levage par empilage de cloisons
Ce système est utilisé pour collecter les cloisons et coopérer avec le mécanisme d'aspiration de cloisons

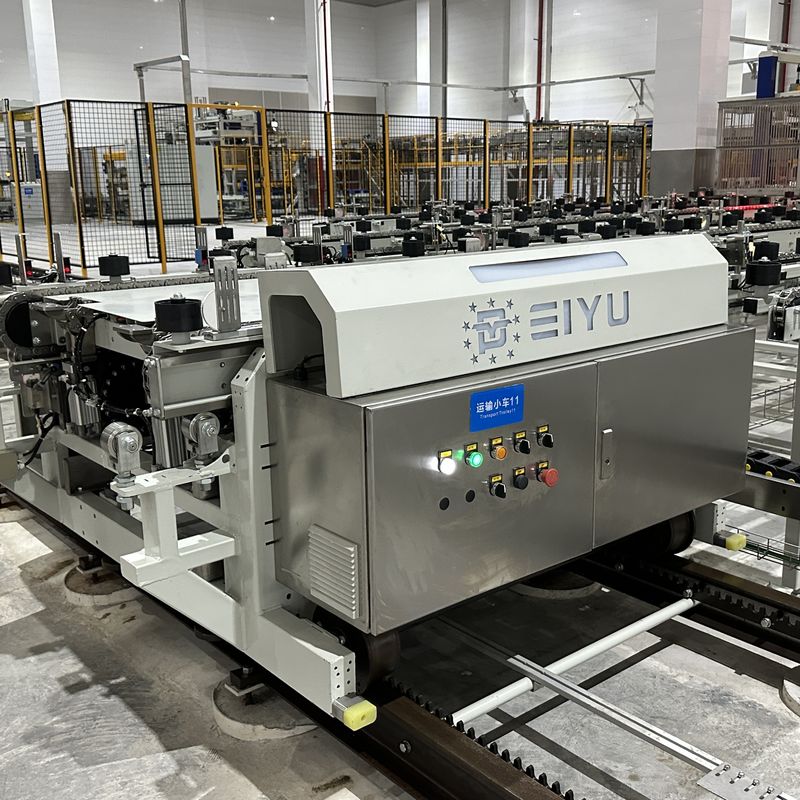

5) Voiture de navette
Les cadres de cage sont disposés en groupes selon un certain nombre et connectés automatiquement par le mécanisme (le nombre de chaque groupe doit correspondre au nombre dans le stérilisateur),et la navette transportera les cadres de cage regroupés dans (ou hors) de chaque stérilisateur pour un travail ultérieur.
6) Système de contrôle du positionnement des navettes
Le premier système de positionnement numérique domestique à être utilisé en Chine pour garantir que la précision de contrôle de positionnement de la navette est de ± 1 mm. (Technologie brevetée par la société)

2Paramètres techniques:
1) Vitesse de la machine: 3 couches/min
2) Puissance installée: 15 kW
3) Pression d'air utilisée: 7 bar
4) Consommation d'air: 1000 L/min
5) Tous les systèmes hydrauliques de levage sont de marques connues.

3.Peiyu configuration électrique:
Les principes de configuration des composants électriques des équipements fournis par Peiyu dans ce cas sont les suivants:

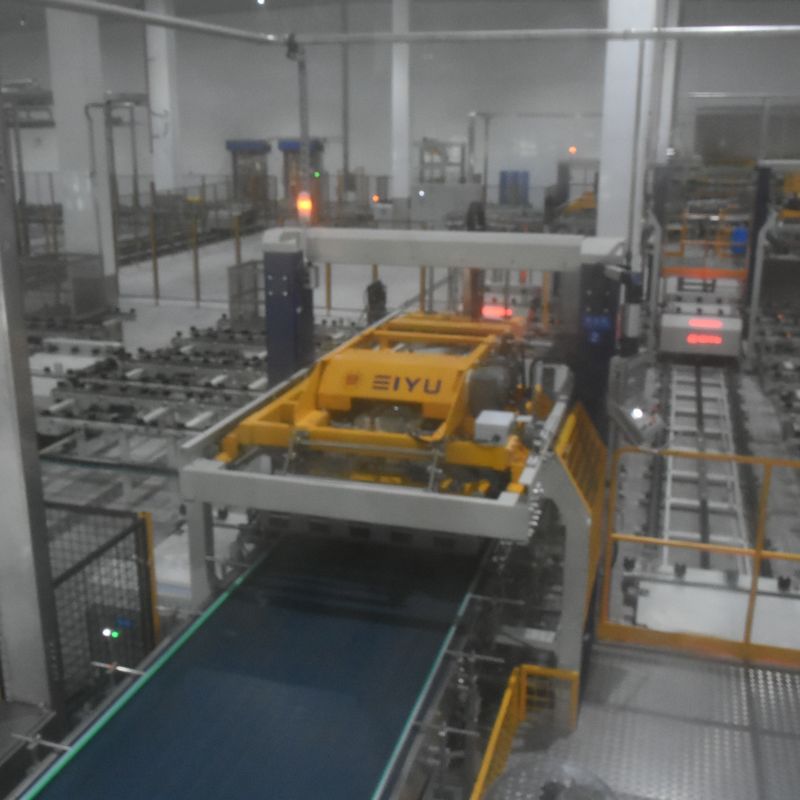

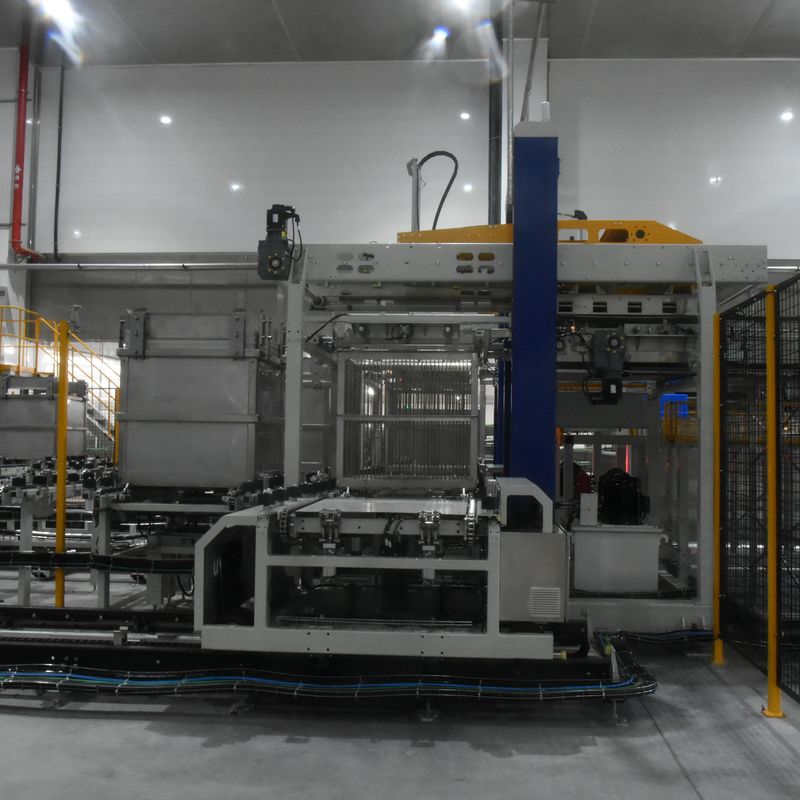

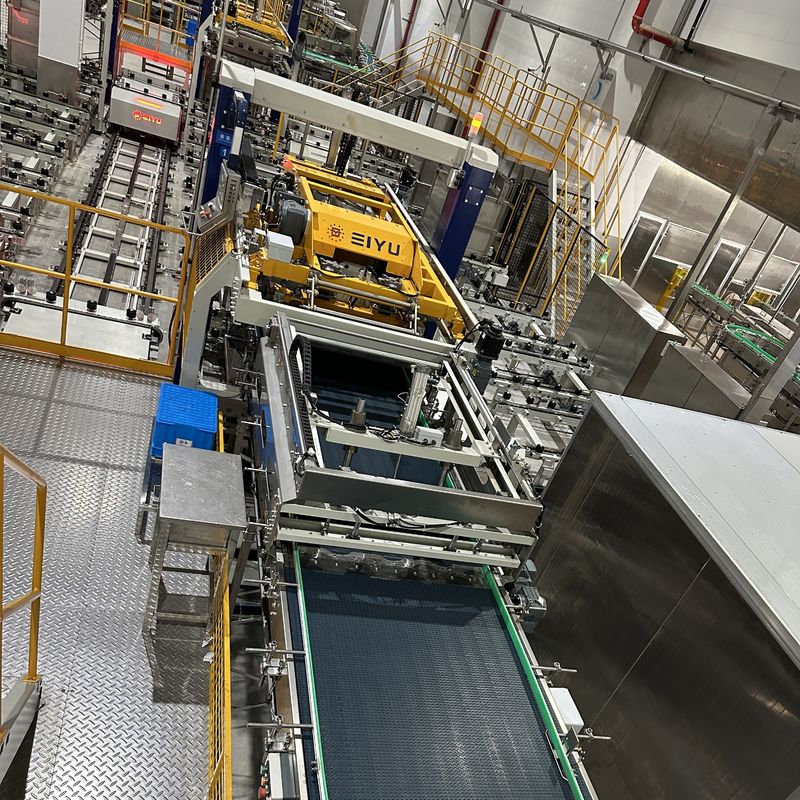

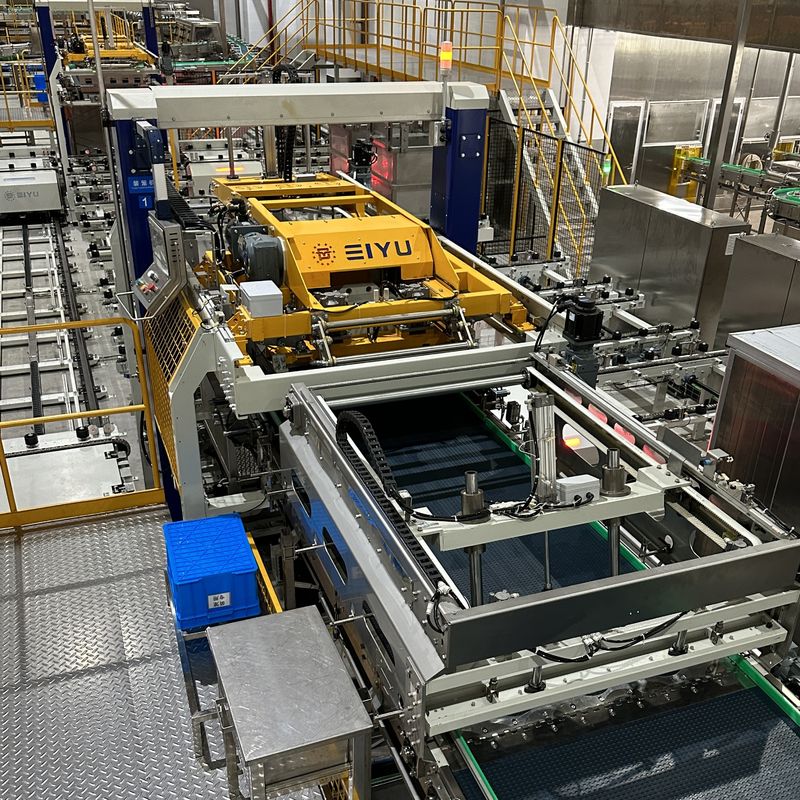

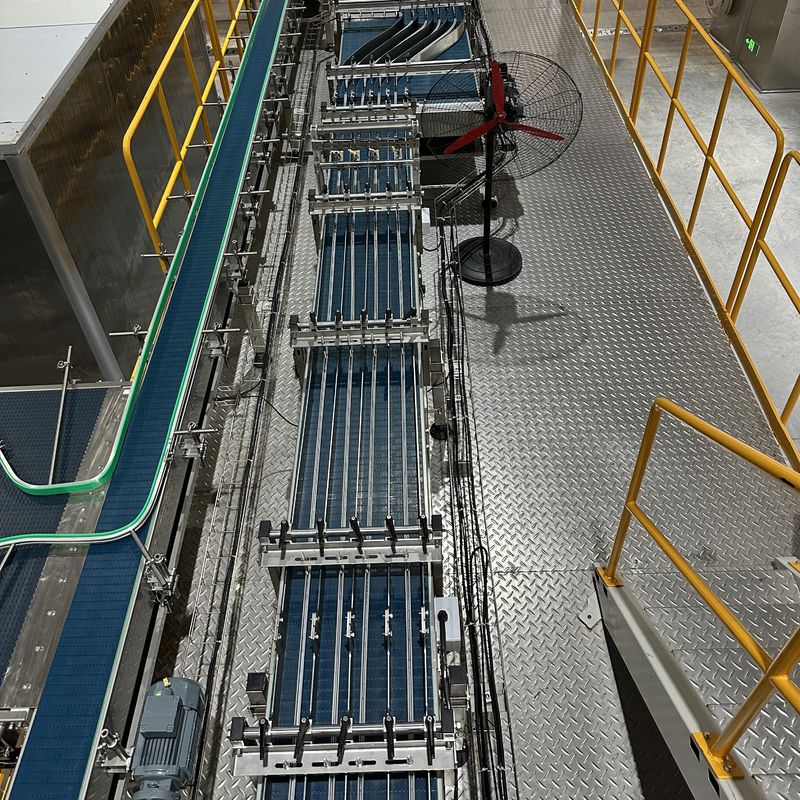

4.Photographies sur place du projet de système de cage de chargement et de déchargement:

5.Cote et délai de livraison pour la machine automatique d'emballage d'eau potable à jus et système de cage de chargement et de déchargement:

(1) La période de validité des cotations est d'un mois;
(2) Mode de paiement: T/T, L/C.
(3) Les clients fournissent gratuitement les échantillons de produit et d'emballage requis pour les essais en usine;
(4) Délai de livraison: 60 jours ouvrables à compter de la réception du dépôt du client et des échantillons d'emballage du produit.

6.Assurance de la qualité pour la machine automatique d'emballage de l'eau potable: système de cage de chargement et de déchargement:
(1) L'entreprise garantit que les marchandises fournies sont neuves, inutilisées, fabriquées avec les matériaux les plus récents et les matériaux appropriés, et qu'elles sont de qualité,les spécifications et les performances spécifiées dans le contrat technique dans tous les aspects;
(2) La société garantit qu'après que la ligne de production ait été correctement guidée, installée et déboguée,l'équipement atteindra les différents indicateurs techniques de performance du produit dans les 15 jours suivant la mise en service de l'ensemble du système;;
(3) La société garantit qu'elle sera responsable des défauts dans le délai d'assurance de la qualité indiqué dans le contrat,défaillances et dommages de la chaîne de production causés par des défauts de conception, les procédés, la fabrication, l'installation, le débogage ou les matériaux fournis et la qualité des équipements du vendeur;
(4) La période d'assurance de la qualité des équipements est de 12 mois à compter de l'acceptation de la ligne de production.il est constaté que la qualité ou les spécifications de l'équipement ne sont pas conformes aux dispositions du contrat;, ou s'il est prouvé que l'équipement est défectueux (y compris les défauts éventuels ou l'utilisation de matériaux non qualifiés, etc.),l'acheteur a le droit de proposer une rectification au vendeur dans la période d'assurance de la qualité du produit conformément au certificat d'inspection délivré par le service légal;
(5) La société garantit les propriétés mécaniques des équipements fournis, la qualité du produit et les indicateurs de consommation du produit.

7.Garantie de l'équipement pour le système de cage de chargement et de déchargement automatique de la machine d'emballage de l'eau potable:
(1) Après l'acceptation de l'équipement, une garantie de 12 mois est fournie, et le système de contrôle (marque standard Huichuan) fournit une garantie de 24 mois; pendant la période de garantie,notre société fournira aux utilisateurs des pièces de rechange gratuites et des services rapides et efficaces (les pièces usées ne sont pas couvertes par la garantie);
(2) Si l'équipement tombe en panne et doit être réparé sur place,notre société garantit que le personnel d'entretien se précipitera sur le site du client dans les 48 heures pour aider le client à éliminer le défaut à temps (sauf cas de force majeure);
(3) Après la période de garantie, notre société fournira aux utilisateurs une large gamme de support technique préférentiel, un approvisionnement suffisant en pièces de rechange et d'autres services après-vente à vie;

8- Emballage et transport pour la machine automatique de conditionnement des jus et de l'eau potable
(1) Méthode d'emballage:
L'emballage utilise des boîtes d'emballage spéciales neuves et robustes ou des cadres fixes, qui conviennent au transport sur de longues distances, à l'épreuve de l'humidité, de la rouille, des chocs,adapté au transport terrestre, le transport maritime et le levage global.
(2) Mode de transport: transport terrestre, transport maritime.
