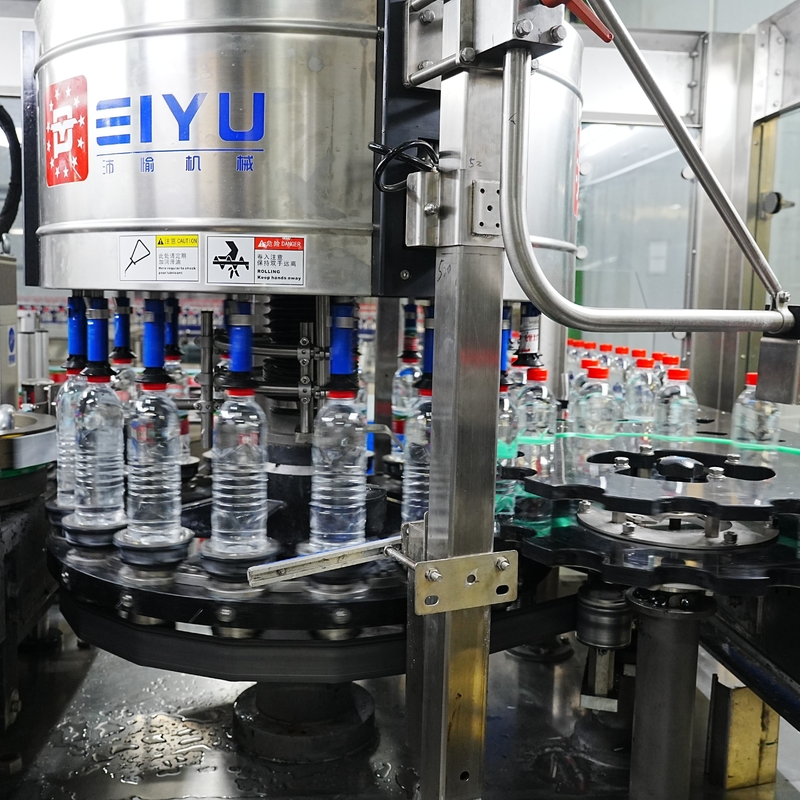

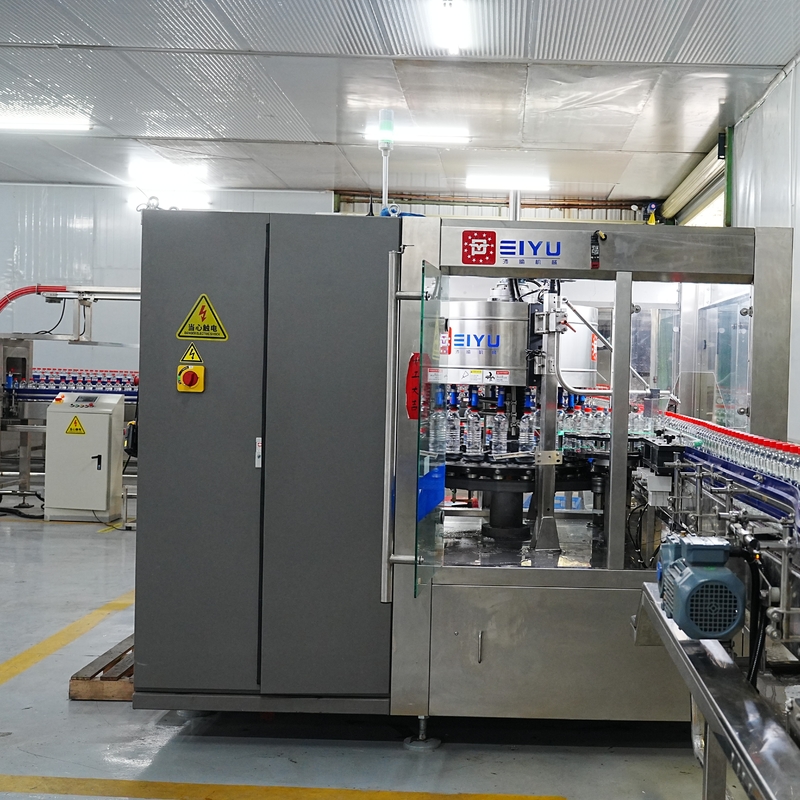

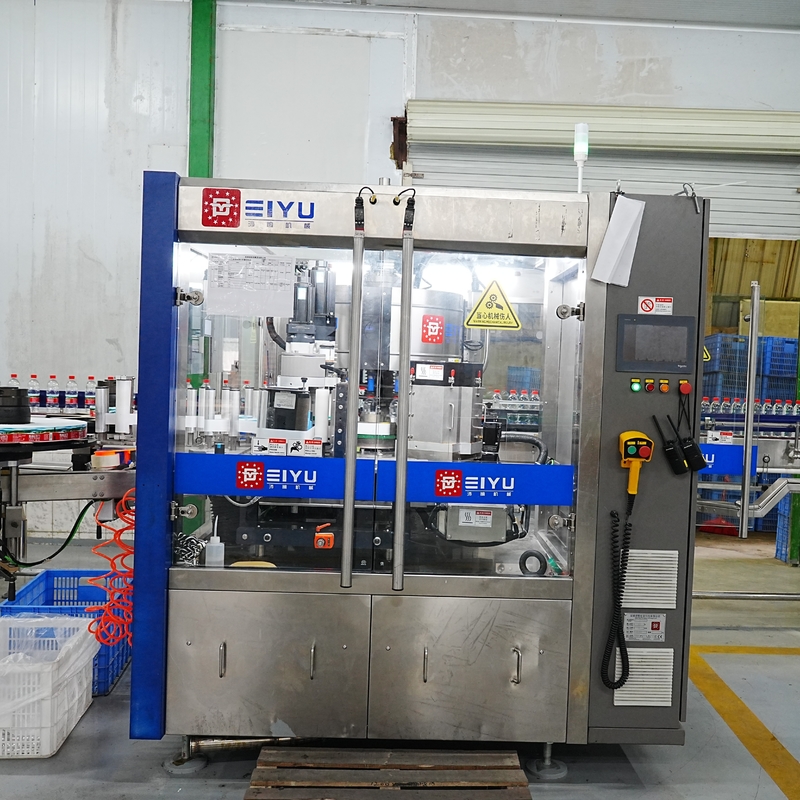

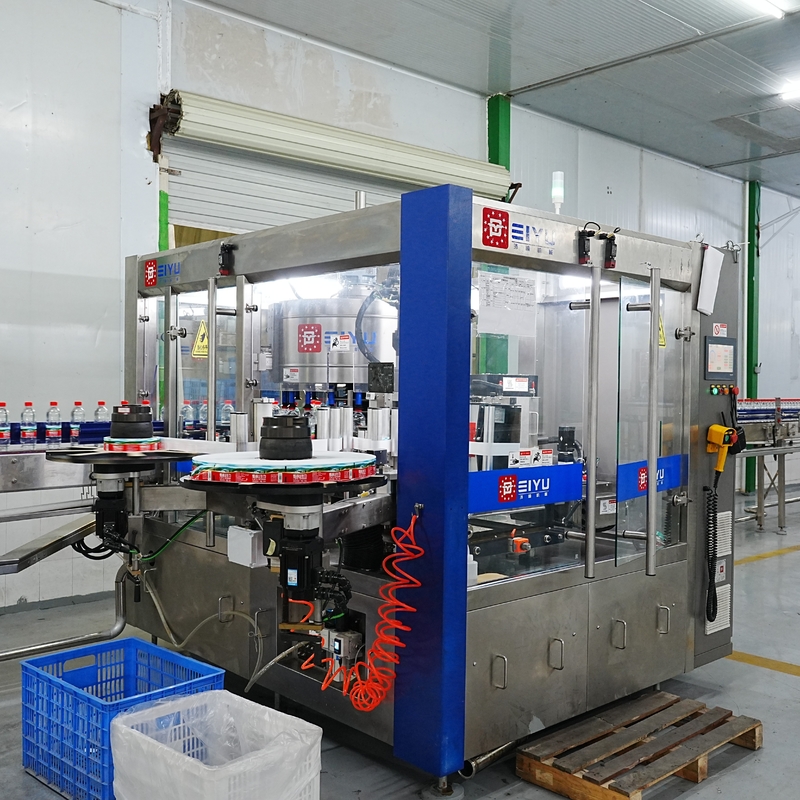

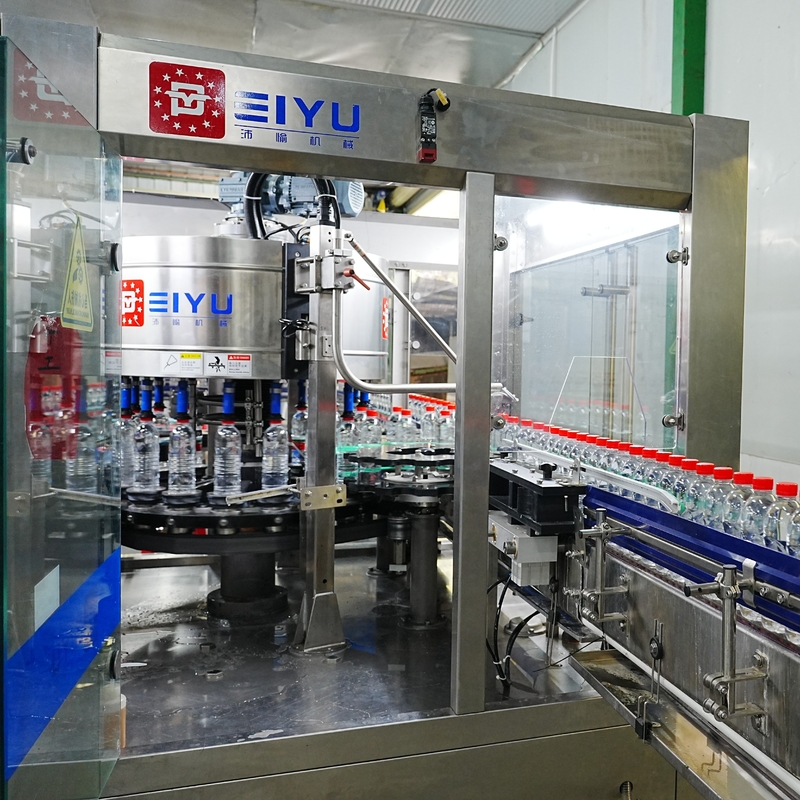

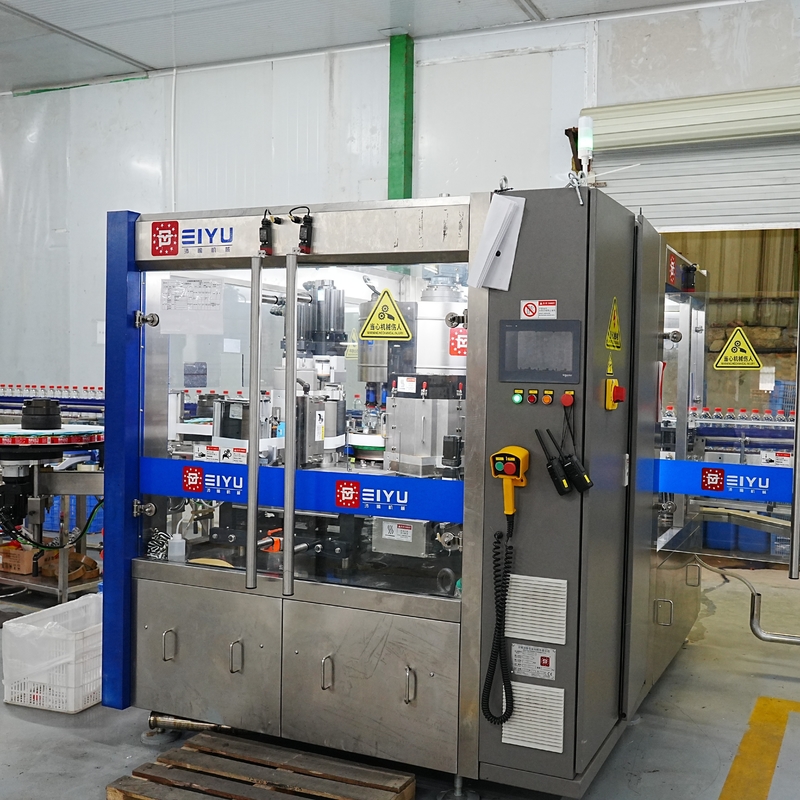

Essai d'atelier de la machine d'étiquetage de colle à chaud rotative OPP personnalisée par des clients du Qatar

Test d'atelier de la machine d'étiquetage à colle thermofusible rotative OPP personnalisée par les clients qataris

Shanghai Peiyu Packaging Technology Co.,Ltd.

Types de bouteilles applicables : bouteilles carrées, bouteilles plates, bouteilles rondes.

Matériaux de bouteilles applicables : bouteilles PET/PE/PP, bouteilles en verre, bouteilles en métal

Plage de vitesse d'étiquetage : 6000BPH-72000BPH

Différents noms pour la machine d'étiquetage à colle thermofusible rotative OPP :

Machine d'étiquetage à adhésif thermofusible
Étiqueteuse à colle thermofusible
Machine d'étiquetage à colle thermofusible
Poste d'étiquetage à colle thermofusible
Machine d'étiquetage à colle thermofusible linéaire
Étiqueteuse modulaire autocollante et à colle thermofusible
Machine d'étiquetage modulaire autocollante et à colle thermofusible
Machine d'étiquetage combinée
Étiqueteuse (Série Combi-Block Soufflage-Étiquetage-Remplissage-Bouchage)
Machine d'étiquetage BOPP à colle thermofusible
Étiquetage linéaire à colle thermofusible
Machine d'étiquetage OPP à colle thermofusible
Machine d'étiquetage OPP linéaire
Étiqueteuse OPP à colle thermofusible
Machine d'étiquetage OPP
Machine d'étiquetage à colle thermofusible OPP
Étiqueteuse rotative à colle thermofusible
Machine d'étiquetage à colle thermofusible OPP BOPP Film
Machine d'étiquetage industrielle à colle thermofusible
Bouteilles de machine à étiquettes numériques
Étiqueteuse à colle thermofusible

1. Structure de conception avancée pour la machine d'étiquetage à colle thermofusible rotative OPP personnalisée par les clients qataris :
1) Cette machine convient au collage d'étiquettes en rouleau continu. Elle adopte la méthode de collage local, avec une faible consommation de colle et de faibles coûts d'exploitation.
2) En raison de la haute précision de conception, des exigences de traitement strictes et d'un assemblage méticuleux, la machine a une bonne stabilité de fonctionnement.
3) Conception rotative, structure compacte, belle forme et matériaux standardisés.
4) Le poste d'étiquetage est le cœur de la machine. Le poste d'étiquetage bien conçu peut compléter le transport à tension constante des marques ; la correction automatique de l'écart des marques ; la correspondance interne de la vitesse d'étiquetage (la vitesse composite de la vitesse de révolution de la machine et de la vitesse de rotation de la bouteille) ; pas de bouteille, pas de fonction de livraison d'étiquettes ; pas d'étiquette, pas de fonction de collage ; étiquetage normal avant et après le changement de type de bouteille ;
5) La machine principale adopte la conception à came supérieure, ce qui est simple pour changer le type de bouteille ; la tête de la machine adopte la méthode de serrage pneumatique, et la machine principale est facile à régler.
6) Le contrôle automatique adopte le contrôle global PLC, qui contrôle de manière globale le système servo, le système de conversion de fréquence, le système de température constante et d'autres points qui doivent être contrôlés.
7) La conception de la protection de sécurité est complète, et les dispositifs de protection multipoints et les alarmes sonores et lumineuses de défaut garantissent la sécurité des personnes et de la machine.
8) Le système de lubrification centralisé facilite la lubrification des pièces mobiles de la machine, fonctionne plus normalement et garantit la durée de vie de la machine. L'entretien et la réparation de la machine sont simples et pratiques.
9) La structure d'aspiration de marque spécialement conçue peut garantir que la marque est toujours aspirée sur le bloc d'aspiration.
10) Le mécanisme de traction de marque entraîné par le servomoteur, la détection photoélectrique des marques de couleur et la structure de compensation de la coupe des marques peuvent garantir que la marque est coupée à temps, avec précision et proprement.
11) Le mécanisme de propulsion à vis servo rend l'alimentation des bouteilles plus stable et l'alimentation des bouteilles à grande vitesse plus fluide.
12) La structure à double plateau de matériel garantit que l'utilisateur a le temps minimum pour changer le matériel de film, ce qui rend le temps de production effectif plus long et l'efficacité de production de la machine plus élevée.
13) Le système spécial de détection et de contrôle de la rétroaction à tension constante du matériel de film garantit que la haute qualité d'étiquetage peut être atteinte pour les matériaux de film ordinaires.
14) Le mécanisme de réception automatique des étiquettes peut recevoir automatiquement l'étiquette en ligne sans arrêter la machine pour améliorer l'efficacité de la production.
15) Le système de collage automatique du tambour d'étiquetage peut ajuster le temps de collage du système de collage automatique en fonction des besoins de production réels, améliorer la propreté de la surface du tambour d'étiquetage, améliorer la stabilité du transfert des étiquettes et rendre l'étiquetage global plus stable.

2. Aperçu de la machine d'étiquetage à colle thermofusible rotative OPP personnalisée par les clients qataris :
Aperçu : La machine d'étiquetage est un équipement important et clé dans la ligne de post-emballage. La marque magnifiquement conçue passe par la machine pour compléter l'emballage d'une seule bouteille. La machine d'étiquetage à adhésif thermofusible est un modèle avancé développé ces dernières années. Elle présente les avantages d'une grande précision de conception, d'une conception rotative, d'une structure compacte, d'une belle forme, d'exigences de traitement strictes, d'un assemblage méticuleux, d'une bonne stabilité de fonctionnement à grande vitesse, d'une faible consommation de colle et de faibles coûts d'exploitation des bouteilles et des marques.

3. Configuration des principaux composants pour la machine d'étiquetage à colle thermofusible rotative OPP personnalisée par les clients qataris :

4. Principaux paramètres techniques pour la machine d'étiquetage à colle thermofusible rotative OPP personnalisée par les clients qataris :

5. Principe de l'équipement et fonctions principales pour la machine d'étiquetage à colle thermofusible rotative OPP personnalisée par les clients qataris :
Les machines d'étiquetage de la série Peiyu SPCTTB conviennent à diverses spécifications de marques et aux exigences de vitesse en fonction des différentes exigences des clients, et la vitesse de production peut être ajustée en continu.
Selon les exigences réelles du type de bouteille du client, la vitesse de la ligne d'alimentation des étiquettes du tambour d'étiquetage et la vitesse de la ligne composite du diamètre extérieur de la bouteille (la somme vectorielle de la vitesse de la ligne de révolution de la grande platine et de la vitesse de rotation de la bouteille) sont complètement égales entre les vitesses élevées, moyennes et basses, les bouteilles grandes, petites et, pour garantir l'effet d'étiquetage.
Le servomoteur d'alimentation des étiquettes peut atteindre la fonction d'absence de bouteille, d'absence d'alimentation d'étiquettes et d'absence d'application de colle à basse vitesse. Lorsque la ligne de production garantit que la bouteille entre dans la machine par intermittence, le poste d'étiquetage peut basculer en douceur entre l'alimentation des étiquettes et l'absence d'alimentation des étiquettes, et la précision de coupe des étiquettes est normale.
Si une situation anormale se produit pendant le fonctionnement de la machine, le système de contrôle automatique déclenchera automatiquement une alarme, ralentira automatiquement et s'arrêtera ou s'arrêtera immédiatement. En cas d'urgence, la machine peut être arrêtée manuellement en appuyant sur le bouton d'arrêt d'urgence.

6. Composition de l'équipement pour la machine d'étiquetage à colle thermofusible rotative OPP personnalisée par les clients qataris :
1) Partie de transport des bouteilles, comprenant la chaîne de transport, le convoyeur en spirale servo, le cadran d'entrée des bouteilles, la grande platine, le cadran de sortie des bouteilles, le servo de traînée des bouteilles. Le servomoteur principal entraîne la grande platine, et la grande platine entraîne d'autres rotations.
2) Partie de transport des étiquettes, à savoir le poste d'étiquettes, comprend 2 plateaux d'étiquettes, une partie de contrôle et d'exécution à tension constante, un transfert d'étiquettes servo et une partie de collage d'étiquettes servo (tambour de coupe d'étiquettes servo, tambour d'étiquetage servo. La partie de collage servo comprend une pompe à colle, un collage servo et un système de circulation de colle), une alimentation précise des étiquettes servo, une connexion automatique des étiquettes, un système d'essuyage automatique de la colle du tambour d'étiquetage, un mécanisme de connexion automatique des étiquettes
3) Le moteur de l'ensemble de la machine comprend : le servomoteur principal, le moteur du convoyeur en spirale servo, le moteur de réglage de la hauteur, la pompe à vide, le moteur de collage servo, le moteur de coupe d'étiquettes servo, la pompe à colle, le servomoteur de distribution d'étiquettes, le servomoteur de rotation des bouteilles, le servomoteur du plateau.

7. Devis et délai de livraison pourla machine d'étiquetage à colle thermofusible rotative OPP personnalisée par les clients qataris :
(1). Période de validité du devis : 1 mois ;
(2). Mode de paiement : T/T, L/C.
(3). Les clients fournissent gratuitement les échantillons de produits et d'emballages requis pour l'essai en usine ;
(4). Délai de livraison : 60 jours ouvrables à compter de la réception de l'acompte du client et des échantillons d'emballage du produit.

8. Assurance qualitépourla machine d'étiquetage à colle thermofusible rotative OPP personnalisée par les clients qataris :
(1). La société garantit que les marchandises fournies sont neuves, inutilisées, fabriquées selon la dernière conception et avec des matériaux appropriés, et qu'elles répondent à la qualité, aux spécifications et aux performances spécifiées dans le contrat technique à tous égards ;
(2). La société garantit qu'après que la chaîne de production a été correctement guidée, installée et déboguée, l'équipement atteindra les différents indicateurs de performance technique du produit dans les 15 jours suivant la mise en service de l'ensemble du système ;
(3). La société garantit que pendant la période d'assurance qualité spécifiée dans le contrat, elle sera responsable des défauts, des défaillances et des dommages de la chaîne de production causés par des défauts de conception, de processus, de fabrication, d'installation, de débogage ou de matériaux fournis et de la qualité de l'équipement du vendeur ;
(4). La période d'assurance qualité de l'équipement est de 12 mois après l'acceptation de la chaîne de production. Si, pendant la période d'assurance qualité, il est constaté que la qualité ou les spécifications de l'équipement ne sont pas conformes aux dispositions du contrat, ou s'il est prouvé que l'équipement est défectueux (y compris les défauts potentiels ou l'utilisation de matériaux non qualifiés, etc.), l'acheteur a le droit de proposer une rectification au vendeur pendant la période d'assurance qualité du produit conformément au certificat d'inspection délivré par le service compétent ;
(5). La société garantit les propriétés mécaniques de l'équipement fourni, la qualité du produit et les indicateurs de consommation du produit.

9. Garantie de l'équipement pourla machine d'étiquetage à colle thermofusible rotative OPP personnalisée par les clients qataris :
(1). Après l'acceptation de l'équipement, une garantie de 12 mois est fournie, et le système de contrôle (marque Huichuan standard) fournit une garantie de 24 mois ; pendant la période de garantie, notre société fournira aux utilisateurs des pièces de rechange gratuites et des services rapides et efficaces (les pièces d'usure ne sont pas couvertes par la garantie) ;
(2). Si l'équipement tombe en panne et doit être réparé sur place, notre société garantit que le personnel de maintenance se rendra sur le site du client dans les 48 heures pour aider le client à éliminer la panne à temps (sauf en cas de force majeure) ;
(3). Après la période de garantie, notre société fournira aux utilisateurs un large éventail de support technique préférentiel, un approvisionnement suffisant en pièces de rechange et d'autres services après-vente à vie ;

10. Emballage et transport pourla machine d'étiquetage à colle thermofusible rotative OPP personnalisée par les clients qataris :
(1). Méthode d'emballage :
L'emballage utilise des boîtes d'emballage spéciales neuves et robustes ou des cadres fixes, qui conviennent au transport longue distance, à l'épreuve de l'humidité, à l'épreuve de la rouille, aux chocs, au transport terrestre, au transport maritime et au levage global.
(2). Mode de transport : transport terrestre, transport maritime.
