Ligne de production d'eau Machine dépalletiseuse de bouteille de verre de haut niveau 1500Kg 20Kw

Dépaletiseur de bouteille de verre de haute qualité et durable
Les dépalletiseurs sont divisés en dépalletiseurs de canettes/bouteilles/boîtes vides et en dépalletiseurs de canettes/bouteilles/boîtes pleines.

Le champ d'application:

Utilisé dans l'industrie alimentaire et des boissons, dans l'industrie chimique, etc.; équipé de lignes de remplissage trois en un, etc., pour dépalletiser diverses bouteilles, canettes et boîtes.

La plage de capacité des palettisateurs selon les différents types de palettisateurs:

2-3 couches par minute,

600 à 800 canettes par minute.

Configuration des principaux composants des désemballeurs:

1.Sénario d'application pour le dépalétificateur à haut niveau des bouteilles en verre:
Le dépalletiseur à haut niveau de bouteille en verre est largement utilisé dans la ligne de production d'eau, la ligne de production de boissons, la ligne de production d'aliments en conserve, la ligne de production d'aliments pour animaux de compagnie, la ligne de production de bière,ligne de production d'assaisonnements liquides, etc.

2.Exigences spécifiques du projet pour lequel l'équipement est destiné au dépalletiseur à haut niveau de bouteille de verre:
(1).Capacité de production: 24 000 bouteilles par minute, efficacité de production de l'ensemble de la ligne ≥ 85%
(2) Produits: bouteilles en verre
(3) Dépalletiseur: spécifications de palettes 1200 mm*1000 mm (d'autres spécifications doivent être notées avant la conception)

3.Introduction au dépalletiseur haut niveau entièrement automatique personnalisé:
(1)La palette et la plateforme de déballage des bouteilles vides se trouvent au premier étage et le déballage automatique des bouteilles au deuxième étage.Les palettes et les cloisons sont séparées et automatiquement recyclées au premier étage.
(2) La palette est une palette en plastique standard, de 1200 mm*1000 mm, sans cloisonnement supérieur.
(3) La hauteur entre le premier et le deuxième étage est ≤ 8 mètres;
(4)Avec un dispositif de collecte de palettes et de cloisons, l'entrepôt de palettes vide peut stocker ≥ 10 palettes; le tampon de transport de palettes de bouteilles vides est de ≥ 2 palettes (voir plan d'étage spécifique).
(5)L'ensemble de la fonction de la machine est entièrement automatique, compte tenu de la commodité et de la sécurité du fonctionnement de l'équipement.
(6)Il répond aux exigences de trois types de dépalletisation du verre (dont trois formules).
(7)Les principaux composants utilisés sont des marques importées ou équivalentes nationales.
(8)Cadre en acier au carbone, revêtue d'un revêtement de pulvérisation.
(9)Défaut de la bouteille et taux de chute de la bouteille pendant le déchargement ≤ 0,05%
(10) Efficacité de fonctionnement des équipements ≥ 95%

4Caractéristiques de l'équipement pour le dépalétificateur à haut niveau de bouteille en verre:
(1) Convient pour décharger des bouteilles/boîtes d'aluminium vides/boîtes en PET/boîtes en verre.
(2) Le cadre principal nécessite un type de cadre de portique, une base soudée en tubes carrés et une plaque en acier au carbone d'une épaisseur supérieure à 6 mm.
(3) La chaîne principale de traction et de levage est constituée de chaînes RS60 à haute résistance à double rangée.
(4)Le moteur principal est une marque bien connue avec un réducteur de moteur de freinage.
(5) La ligne de convoyeur d'empilement est une chaîne à haute résistance RS80 à rangée unique, la vitesse de transport peut être réglée par régulation de vitesse à fréquence variable,et la position d'empilage peut stocker plus de 2 piles de produits.
(6) Les panneaux de porte des deux côtés de la position de déchargement principale sont réglés automatiquement lors de l'entrée dans la pile.5T SUS304.

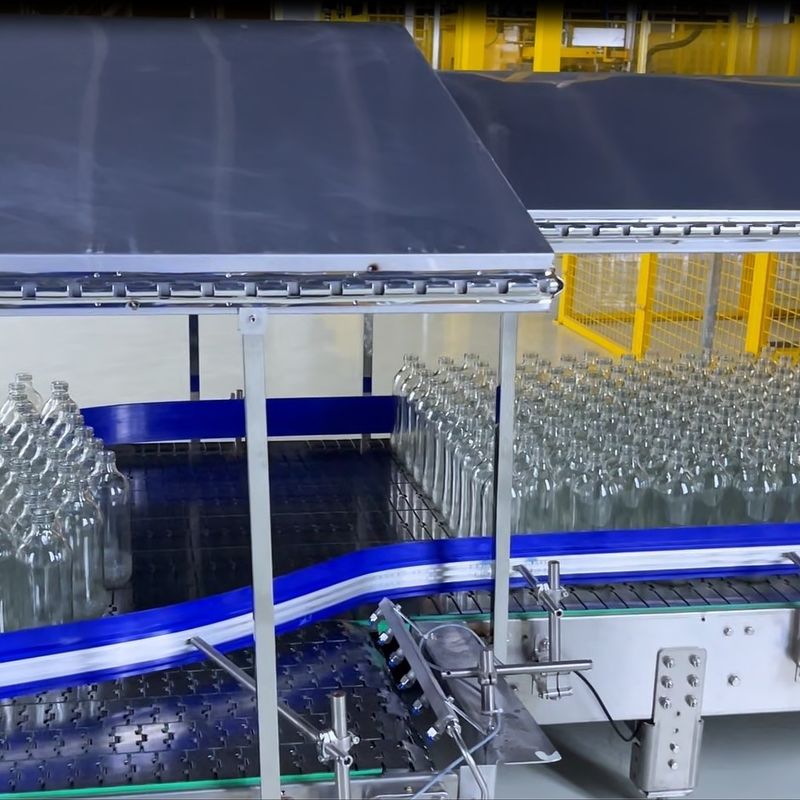

(7)Le convoyeur de canettes est une courroie en acier en plastique de haute résistance à faible épaisseur, et la plaque de carrosserie est de 2,5 T SUS304.
(8)Il est nécessaire d'aspirer et de libérer automatiquement la cloison de collecte lors du déchargement de la boîte,et il est nécessaire d'avoir un mécanisme de presse-papiers de réglage pour décharger les canettes dans toute la couche pour empêcher les canettes de tomber.
(9)Les palettes vides sont collectées automatiquement, et le train de levage est un réducteur de moteur de freinage, et le mouvement de levage est lisse.

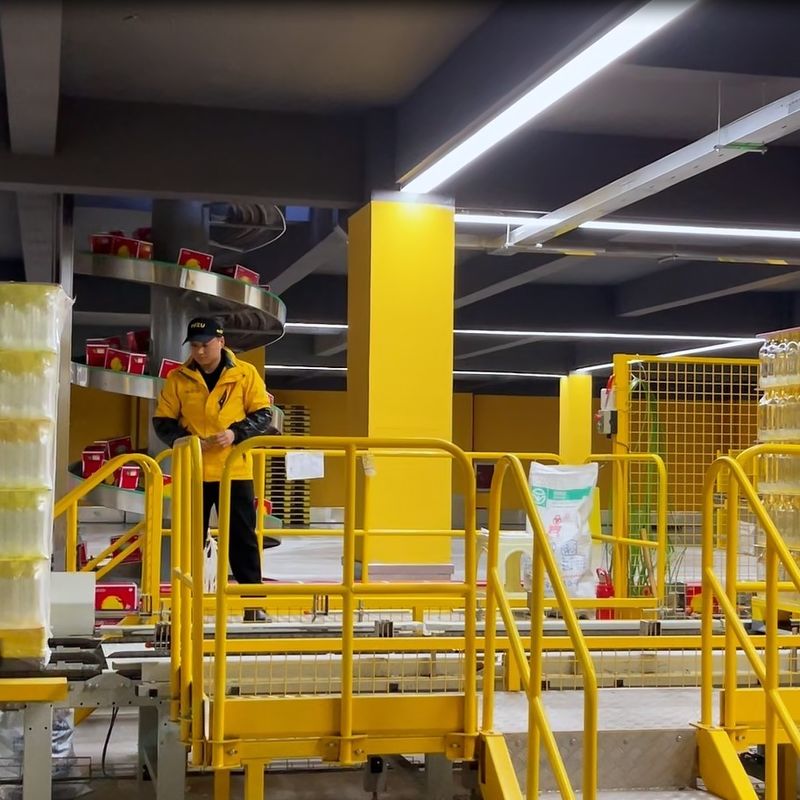

(10) La plateforme artificielle est une structure en acier au carbone et sa surface est recouverte d'une plaque d'aluminium à motif antidérapant.
(11)La hauteur de déchargement est de 2500 mm, qui peut être ajustée selon les exigences du client.
(12) L'ensemble de la machine est commandé par le PLC, automatiquement en place, positionnement, levage automatique, aspiration automatique et dégagement des cloisons, déchargement automatique des canettes,et collecte automatique des palettes videsIl doit être simple à utiliser et capable de gérer rapidement les problèmes anormaux.

5Paramètres principaux de l'équipement pour le dépalletiseur à haut niveau de bouteille en verre:


6.Configuration de l'équipement pour le dépalletiseur à haut niveau de bouteille de verre:

Remarque: la configuration de la solution ci-dessus est la configuration habituelle de notre société.
notre société choisira une marque avec la même configuration à sa discrétion, et la société ne fera aucune notification supplémentaire.

7.Plan d'équipement pour le dépalletiseur à haut niveau de bouteille de verre:

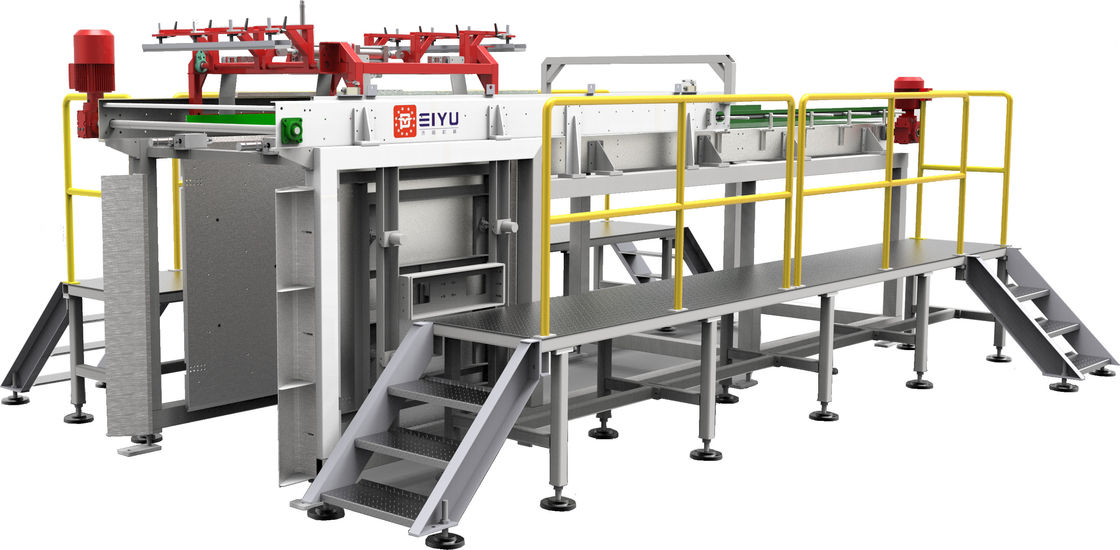

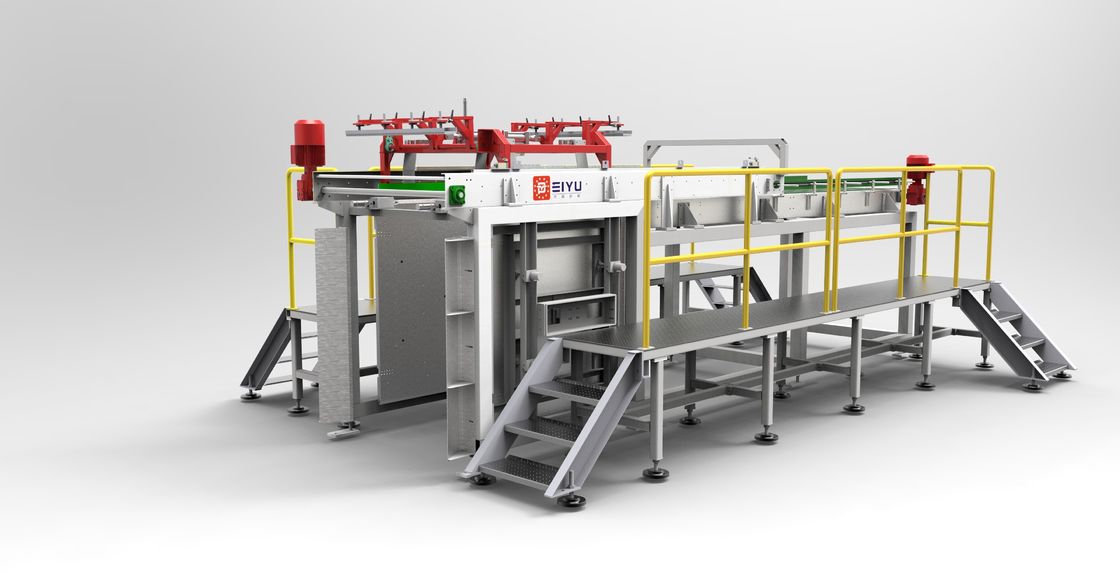

La machine est constituée d'un dispositif d'entrée de pile complète, d'un dispositif de levage, d'un dispositif de poussée de bouteille de moulage, d'un dispositif d'aspiration en carton, d'un dispositif de collecte de palettes vides, d'un convoyeur à bouteille vide,un dispositif de plateforme manuelle, un dispositif de sécurité et un dispositif de commande automatique.

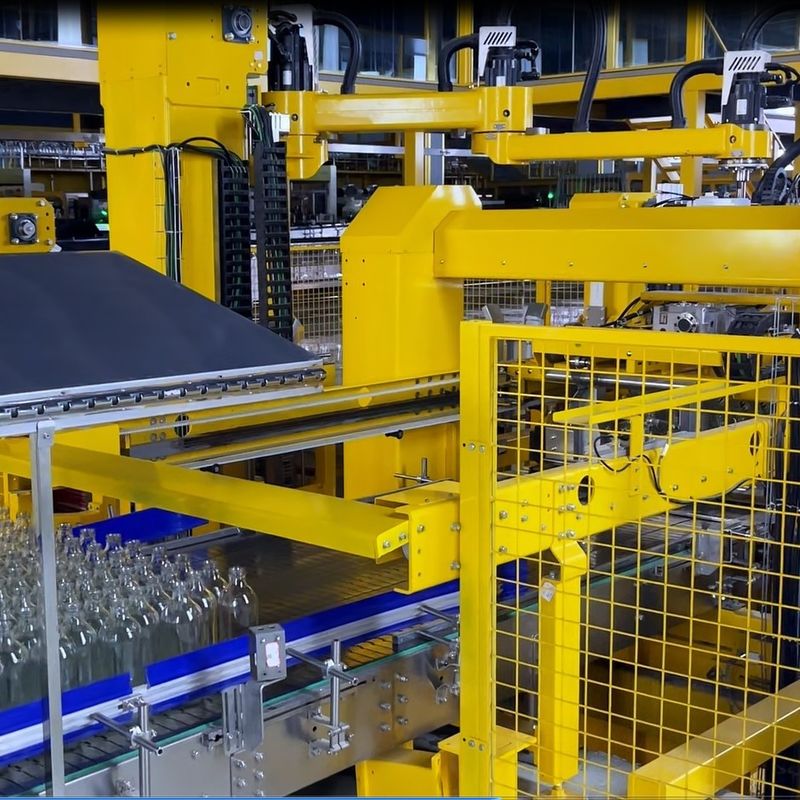

Le levage de cette machine est contrôlé automatiquement par un ordinateur PLC pour monter en couches et se positionner automatiquement.Les bouteilles vides sont automatiquement déchargées de manière ordonnée par un œil électrique, les cloisons sont automatiquement aspirées et placées, et les palettes vides sont automatiquement empilées.

Mécanisme de collecte de palettes vides au premier étage

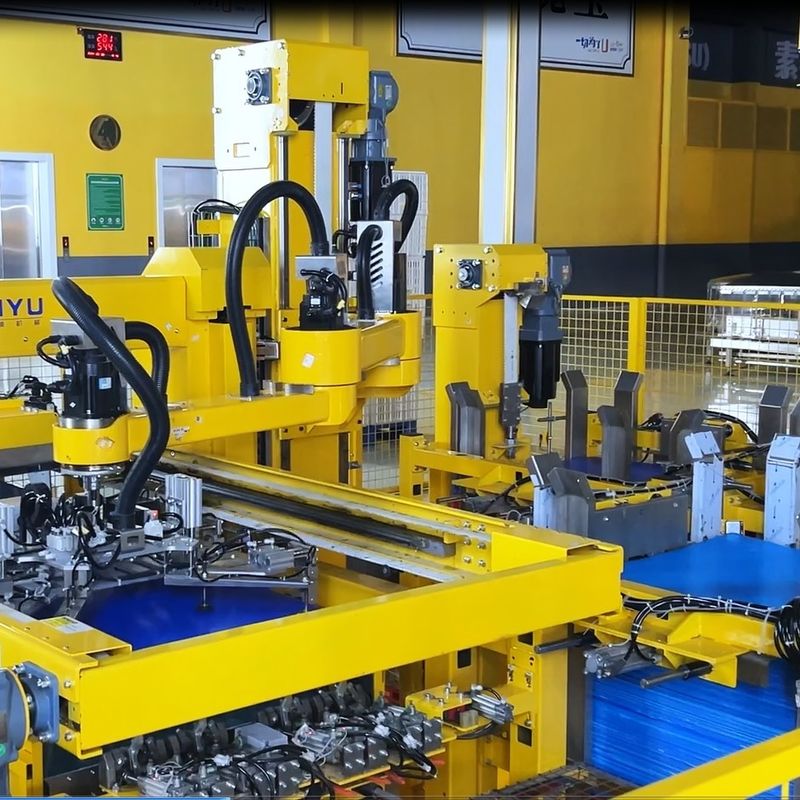

Mécanisme de collecte des cloisons, mécanisme de déchargement


8.Consommation et délai de livraison pour le dépalletiseur à haut niveau pour bouteilles en verre:
(1) La période de validité des cotations est d'un mois;
(2) Mode de paiement: T/T, L/C.
(3) Les clients fournissent gratuitement les échantillons de produit et d'emballage requis pour les essais en usine;
(4) Délai de livraison: 60 jours ouvrables à compter de la réception du dépôt du client et des échantillons d'emballage du produit.

9.Assurance de la qualité pour le dépalétificateur à haut niveau des bouteilles en verre:
(1) L'entreprise garantit que les marchandises fournies sont neuves, inutilisées, fabriquées avec les matériaux les plus récents et les matériaux appropriés, et qu'elles sont de qualité,les spécifications et les performances spécifiées dans le contrat technique dans tous les aspects;
(2) La société garantit qu'après que la ligne de production ait été correctement guidée, installée et déboguée,l'équipement atteindra les différents indicateurs techniques de performance du produit dans les 15 jours suivant la mise en service de l'ensemble du système;;
(3) La société garantit qu'elle sera responsable des défauts dans le délai d'assurance de la qualité indiqué dans le contrat,défaillances et dommages de la chaîne de production causés par des défauts de conception, les procédés, la fabrication, l'installation, le débogage ou les matériaux fournis et la qualité des équipements du vendeur;
(4) La période d'assurance de la qualité des équipements est de 12 mois à compter de l'acceptation de la ligne de production.il est constaté que la qualité ou les spécifications de l'équipement ne sont pas conformes aux dispositions du contrat;, ou s'il est prouvé que l'équipement est défectueux (y compris les défauts éventuels ou l'utilisation de matériaux non qualifiés, etc.),l'acheteur a le droit de proposer une rectification au vendeur dans la période d'assurance de la qualité du produit conformément au certificat d'inspection délivré par le service légal;
(5) La société garantit les propriétés mécaniques des équipements fournis, la qualité du produit et les indicateurs de consommation du produit.

10.Garantie de l'équipement pour le dépalétificateur de bouteille en verre:
(1) Après l'acceptation de l'équipement, une garantie de 12 mois est fournie, et le système de contrôle (marque standard Huichuan) fournit une garantie de 24 mois; pendant la période de garantie,notre société fournira aux utilisateurs des pièces de rechange gratuites et des services rapides et efficaces (les pièces usées ne sont pas couvertes par la garantie);
(2) Si l'équipement tombe en panne et doit être réparé sur place,notre société garantit que le personnel d'entretien se précipitera sur le site du client dans les 48 heures pour aider le client à éliminer le défaut à temps (sauf cas de force majeure);
(3) Après la période de garantie, notre société fournira aux utilisateurs une large gamme de support technique préférentiel, un approvisionnement suffisant en pièces de rechange et d'autres services après-vente à vie.

11- Emballage et transport du dépalletiseur à haute teneur en bouteilles de verre:
(1) Méthode d'emballage:
L'emballage utilise des boîtes d'emballage spéciales neuves et robustes ou des cadres fixes, qui conviennent au transport sur de longues distances, à l'épreuve de l'humidité, de la rouille, des chocs,adapté au transport terrestre, le transport maritime et le levage global.
(2) Mode de transport: transport terrestre, transport maritime.
